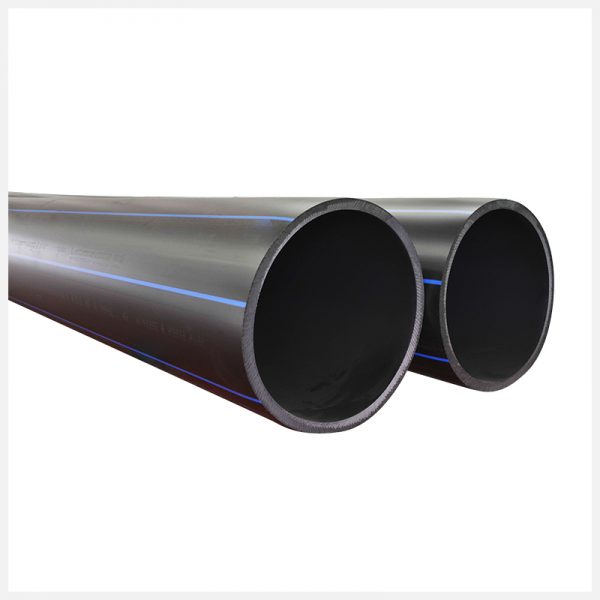

聚乙烯(PE)给水管

“军星”牌 给水用聚乙烯(PE)管材是以高密度聚乙烯专用树脂为原料,采用三层复合挤出成型工艺加工而成的一种新型管道产品。广泛用于市政给水、排水、石油化工、矿山、农田灌溉、排污、刷浆输送、垃圾填埋等各种管道工程中。


应用领域



1、 城镇供水
2、食品、化工领域
3、置换水泥管、铸铁管和钢管
4、园林绿化管网
分类:

描述

1、耐腐蚀、不结垢
聚乙烯可耐多种化学介质的侵蚀。无电化学腐蚀,不需要防腐层。另外,管材内壁光滑、不透光,不易滋生藻类或真菌堵塞管道。
2、柔韧性高
聚乙烯管是一种高柔韧性的管材,其断裂伸长率一般超过500%,适用于不稳定地面(失陷性土壤)或海底敷设;也可用于非开挖管道敷设和作为旧管路修复的内衬管;还可在地面完成焊接后,再放到窄小的管道沟内进行管道铺设。
3、具有抵抗快速裂纹扩展和慢速裂纹增长的能力
在常用的塑料管道中,聚乙烯具有优良的抵抗快速裂纹扩展能力;同时,还具有耐慢速裂纹增长的能力。
4、低温韧性突出
PE具有突出的耐低温韧性,其低温脆化温度低至-70℃,优于其他聚烯烃管道。按照规范要求,可实现冬季低温野外安全施工,且管道可在-20℃~40℃低温环境下安全使用。
5、耐紫外线、抗老化
PE管道专用料中含有2%~2.5%均匀分散的炭黑(0.02微米),可有效防止紫外线对管材的危害;另外,在聚乙烯的生产过程中,还添加有光稳定剂和抗氧剂,这些都确保PE管道的使用寿命。
6、焊接性能安全可靠
聚乙烯管道主要采用熔接连接(热熔连接或电熔连接),保证接口材质、结构与管体本身的同一性,实现了接头与管材的一体化。其接口的抗拉强度及爆破强度均高于管材本体,可有效地抵抗内压力产生的环向应力及轴向的拉伸应力。
7、良好的施工性能
管道质轻,同体积PE材料仅是钢的1/8,在许多情况下可以手工操作,不需要特殊的起重装置;并且焊接工艺简单,施工方便,工程综合造价低。
8、聚乙烯管道使用寿命长
聚乙烯管道在科学的设计,规范施工和正确使用条件下,其使用寿命可达50年以上。

技术要求

执行标准:
GB/T 13663.2—2018《给水用聚乙烯(PE)管道系统 第2部分:管材》
GB/T 13663.3—2018《给水用聚乙烯(PE)管道系统 第3部分:管件》
颜色:管材颜色为黑色,标识线为蓝色。
长度:直管长度一般为6米,9米,12米,也可由供需双方商定;dn63及以下管材可做盘管。
外观:管材内外表面应清洁、光滑,不应有气泡、明显的划伤、凹陷、杂质、 颜色不均等缺陷。管材两端应切割平整,并与管材轴线垂直。

规格参数

公称外径
dn(mm)
公称壁厚en(mm)
SDR33 SDR26 SDR21 SDR17 SDR13.6 SDR11
0.4Mpa 0.6 Mpa 0.8 Mpa 1.0 Mpa 1.25 Mpa 1.6 Mpa
PN4 PN6 PN8 PN10 PN12.5 PN16
20 —- 2.0 2.0 2.0 2.0 2.3
25 —- 2.0 2.0 2.3 2.3 2.3
32 —- 2.0 2.3 2.3 2.5 3.0
40 —- 2.3 2.3 2.5 3.0 3.7
50 —- 2.3 2.5 3.0 3.7 4.6
63 —- 2.9 3.0 3.7 4.7 5.8
75 —- 3.0 3.7 4.5 5.6 6.8
90 —- 3.7 4.3 5.4 6.7 8.2
110 —- 4.2 5.3 6.6 8.1 10.0
125 —- 4.8 6.0 7.4 9.2 11.4
140 —- 5.4 6.7 8.3 10.3 12.7
160 —- 6.2 7.7 9.5 11.8 14.6
180 —- 6.9 8.6 10.7 13.3 16.4
200 —- 7.7 9.6 11.9 14.7 18.2
225 —- 8.6 10.8 13.4 16.6 20.5
250 —- 9.6 11.9 14.8 18.4 22.7
280 —- 10.7 13.4 16.6 20.6 25.4
315 —- 12.1 15.0 18.7 23.2 28.6
355 —- 13.6 16.9 21.1 26.1 32.2
400 —- 15.3 19.1 23.7 29.4 36.3
450 —- 17.2 21.5 26.7 33.1 40.9
500 —- 19.1 23.9 29.7 36.8 45.4
560 —- 21.4 26.7 33.2 41.2 50.8
630 —- 24.1 30.0 37.3 46.3 57.2
710 21.8 27.2 33.9 42.1 52.2 64.5
800 24.5 30.6 38.1 47.4 58.8 72.6
900 27.6 34.4 42.9 53.3 66.2 81.7
1000 30.6 38.2 47.7 59.3 72.5 90.2
1200 36.7 45.9 57.2 67.9 88.2 —-
1400 42.9 53.5 66.7 82.4 102.9 —-
1600 49.0 61.2 76.2 94.1 117.6 —-
